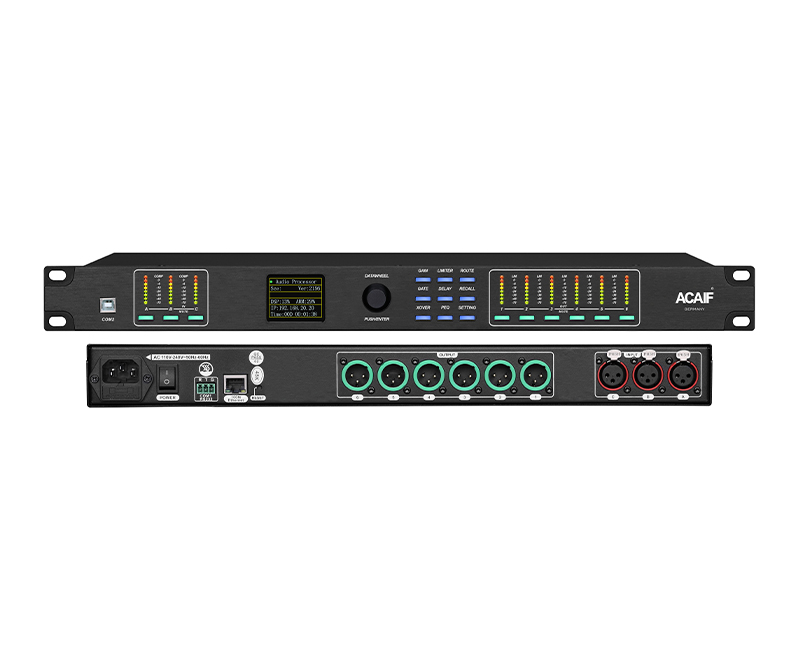

本設備是一款48K采樣率的高性能數字音頻處理器。由32位ADC/24位DAC模數/數模轉換芯片及高速處理DSP芯片來進行對音頻的采集與處理。支持4路模擬輸入，8路模擬輸出。每路輸入和輸出通道支持11段參數均衡器、配有高低通濾波器、全通濾波器、信號發生器、噪聲門、增益控製、輸入壓縮、輸出限幅、場景預設和每通道長達2000ms可調延遲等強大功能，配備百兆網口、RS-232  485接口可實現快速配置調試。為高品質的擴聲係統進行一係列的優化與調整。

產品特點：

1.32位DSP芯片處理，采樣率48KHz，32bit ADC和24bit DAC；

2.輸入處理包含：端口輸入、噪聲門、增益控製、靜音、相位、 11段均衡、分頻、輸入壓縮、2000ms輸入延時和聯動調節等處理功能；

3.輸出處理包含：11段均衡、2000ms輸出延時、增益控製、靜音、相位、 分頻、輸出限幅、端口輸出和聯動調節等處理功能；

4.所有輸入和輸出之間都可以進行路由分配，且每路輸入和輸出通道名稱可以更改；

5.所有輸入和輸出通道帶獨立的相位曲線調整功能；

6.所有輸入和輸出通道的參數設置均可自由複製；

7.所有輸入和輸出通道可以導入通道參數進行自動EQ；

8.均衡類型包含：峰值、陷波、一階全通、二階全通、高架和低架六種類型；

9.所有輸入和輸出通道都有高低通濾波器，分頻器的類型有：巴特沃斯、貝塞爾、林克-瑞利，斜率有：6/12/18/24/30/36/42/48dB/Oct可選；

10.所有輸入壓縮含：閾值、比率、啟動時間、恢複時間和補償增益可調；

11.所有輸出限幅含：閾值、恢複時間可調；磚牆式限幅器，啟動時間為0，絕對限幅；

12.所有輸入和輸出通道的可調延時都有高達2000ms的延時時間；

13.內置測試信號發生器，輸入方式可選粉紅噪聲，白噪聲，掃頻及20Hz-20kHz正弦波可調，信號幅度可調；

14.前麵板有輸入和輸出電平指示燈，功能按鍵，後麵板帶有RS232 485，USB控製端口和百兆網口連接，一鍵式聯機使得用戶的操作更簡易、快捷；

15.支持32個場景保存，整個場景算法和每個預設都可以單獨存儲和調用，還具有權限管理功能，使設備更安全；

16.應用場合：專業演出、酒吧、會議室、 法庭、禮堂、 多功能廳等多種場景。

技術參數：

1.THD+N 失真：≤0.002% @ 4dBu 20Hz-20KHz

2.輸入阻抗/輸出阻抗：輸入阻抗：10KΩ平衡式/20KΩ非平衡式， 輸出阻抗：50Ω平衡式/100Ω非平衡式

3.頻率響應：20Hz – 20KHz±0.1dB

4.采樣率：48KHz

5.模擬輸入/模擬輸出：4進8出

6.默認輸出電平：0dBu

7.最大輸入/輸出電平：18dBu

8.係統延時：≤1.7ms

9.最大底噪：-92dBu

10.動態範圍：≥110dB

11.S/N信噪比：≥110dB

12.輸入/輸出均衡：11段

13.32位ADC/24位DAC：有

14.全通濾波：有

性能參數：

DSP性能：采用TI的OMAP-L138E高性能芯片，該芯片擁有強大的運算能力，可以達到3648MIPS或2746MFLOPS。

ADC性能：采用AKM的AK5554VN芯片，位數為32位。

DAC性能：采用納詳的NX9018芯片，位數為24位。

1.參數均衡器：輸入和輸出通道最多支持到16段均衡

2.6種濾波器類型：峰值，陷波，一階全通，二階全通，高架，低架

3.濾波器增益範圍：-30dB  ~ +30dB，步進精度為：0.1dB

4.輸入/輸出增益範圍：-72dB ~ +12dB，步進精度為：0.1dB

5.中心頻率：在20Hz~20kHz頻帶範圍內以1Hz的步進精度可供調節

6.濾波器Q值/帶寬：峰值，陷波，二階全通, Q值： 0.18 ~ 144.27

7.高低通濾波：巴特沃斯斜率：6/12/18/24/30/36/42/48dB/Oct，

             貝塞爾斜率：6/12/18/24/30/36/42/48dB/Oct，

             林克威治-瑞利斜率：12/24/36/48dB/Oct

8.輸入噪聲門：閾值範圍： -100dBFS ～ 0dBFS；

             啟動時間： 1ms ～1000ms;

             恢複時間： 1ms ～1000ms

9.輸入壓縮：閾值範圍： -84dBFS ～ 0dBFS，

            比率：1 ～20，

            啟動時間：1ms ~ 1000ms，

            恢複時間： 1ms ~ 10000ms，

            補償增益： -24dB ~ 30dB

10.輸出限幅：閾值範圍： -84dBFS ～ 0dBFS，

            恢複時間： 0-100000ms

11.延時：每路輸入和輸出通道都有高達2000 ms 延時可調
